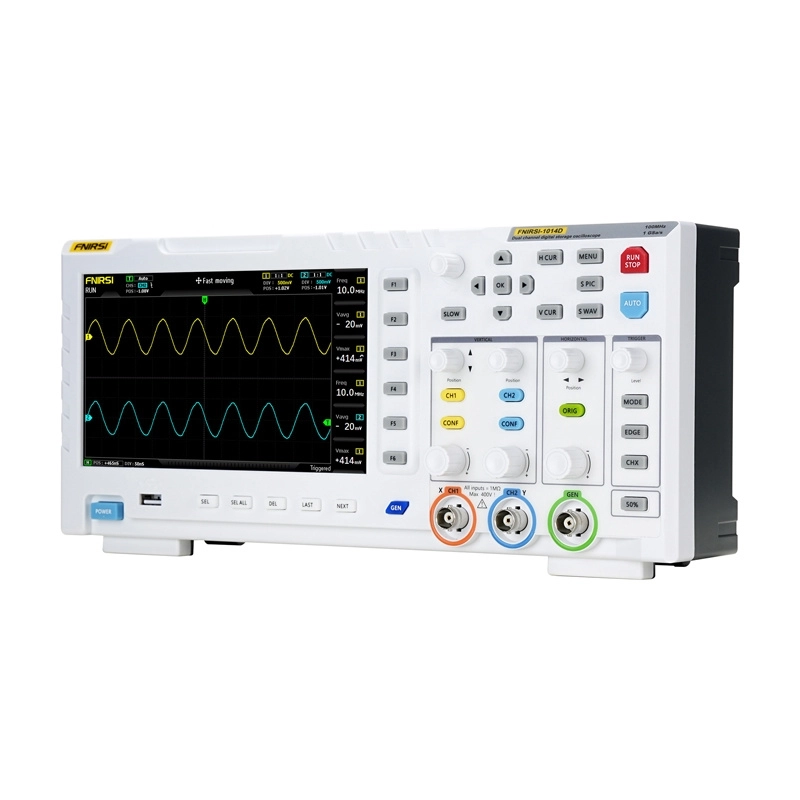

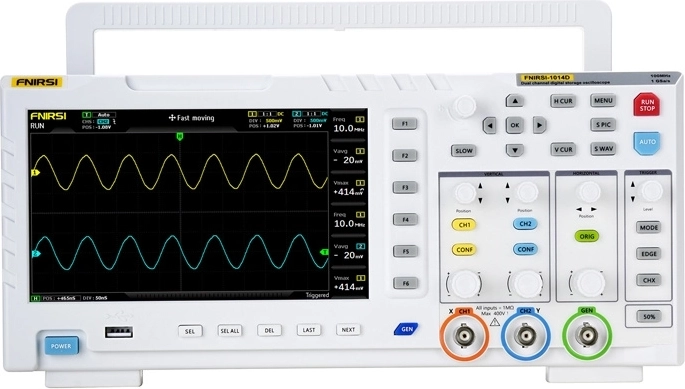

Kompakts osciloskops un signāla ģenerators vienā ierīcē servisam, izstrādei un apmācībai. Piedāvā 100 MHz joslas platumu, 1 GSa/s paraugu ņemšanu, 2 kanālus ar 1 MΩ, 7" TFT displeju 800 × 480 un iebūvētu DDS ģeneratoru ar 14 viļņformām. Saglabājiet līdz 1000 viļņformām un 1000 ekrānattēliem 1 GB iekšējā atmiņā un viegli eksportējiet tās, izmantojot USB. Pieejama arī FFT analīze, X‑Y režīms, automātiskie mērījumi un pārsprieguma aizsardzība līdz 400 V (x10).
FNIRSI 1014D apvieno precīzu mērīšanu un signāla ģenerēšanu vienā ierīcē, kas paātrina shēmu diagnostiku, prototipu testēšanu un apmācību. Pateicoties 100 MHz joslas platumam, 1 GSa/s ātrumam un pārskatāmam 7" displejam, ātri iegūsiet stabilas un labi nolasāmas viļņformas. Integrētais DDS ģenerators ar 14 standarta viļņformām un smalku 1 Hz soli atvieglo simulēšanu un regulēšanu.
Ierīce atbalsta automātisko analīzi, FFT, X‑Y režīmu un precīzus kursora mērījumus. Viļņformas uztveršanas funkcija ļauj saglabāt pašreizējo osciloskopa viļņformu kā ģeneratora izeju, būtiski paplašinot testēšanas iespējas. 1 GB iekšējā atmiņa ietilpina līdz 1000 ekrānattēliem un 1000 viļņformām, kuras var skatīt, kārtot un eksportēt, izmantojot USB.
Galvenās priekšrocības:
- 100 MHz / 1 GSa/s detalizētai ātru signālu analīzei.
- Iebūvēts DDS ģenerators ar 14 viļņformām, frekvences solis 1 Hz, sinuss līdz 10 MHz.
- Izejas uztveršanas funkcija – izmērīto viļņformu saglabāšana un atkārtota ģenerēšana.
- FFT, X‑Y, kursori padziļinātai diagnostikai un precīzai nolasīšanai.
- Pārsprieguma aizsardzība līdz 400 V (x10) drošākai mērīšanai.
- 7" TFT 800 × 480 ar intuitīvu saskarni un automātisko režīmu.
Specifikācija
- Ražotājs
- FNIRSI
- Modelis
- 1014D
- Kanāli
- 2
- Displeja izmērs
- 7 collas
- Displeja izšķirtspēja
- 800 × 480
- Attēlošanas tehnoloģija
- LCD (TFT)
- Joslas platums
- 100 MHz
- Paraugu ņemšanas frekvence
- 1 GSa/s
- Maksimālais testēšanas spriegums
- 1×: 40 V, 10×: 400 V
- Kursora mērījumi
- XY pozīcija, Y trigeris
- Ritināšanas (roll) režīms
- Atbalstīts
- Automātiskā kalibrēšana
- Atbalstīta
- Viļņformas ieraksts
- 1000 ekrānattēli + 1000 viļņformas (iekšējā atmiņa 1 GB)
- Viļņformu pārvaldība
- Atbalstīta (priekšskatījums, palielināšana, dzēšana, eksports)
- Sprieguma precizitāte
- ±5 %
- Kāpuma laiks
- < 3 ns
- Atmiņas dziļums
- 240 Kbit
- Ieejas pretestība
- 1 MΩ
- Jutība
- 50 mV ~ 500 V
- Laika bāze
- 50 s ~ 10 ns
- Trigera režīmi
- Vienkāršs / Normāls / Automātisks
- Trigera mala
- Augoša / Krītoša
- Savienojums (AC/DC)
- Maiņstrāvas / Līdzstrāvas
- Frekvences precizitāte (ģenerators)
- ±0,01 %
- Mērīto parametru skaits
- 12 veidi
- Ģeneratora viļņformu tipi
- 14 veidi (sinuss, taisnstūris, zāģveida, trīsstūris u.c.)
- Izejas uztveršana
- Atbalstīta (pašu signālu saglabāšana)
- Paplašinājums / datu pārraide
- Eksports, izmantojot USB
- Barošana
- 5 V 2 A / 3 A / 4 A
- Izmēri
- 310 × 145 × 70 mm
- Iepakojuma saturs
- Osciloskops 2 vienā FNIRSI 1014D, 100 MHz zondes ×2, USB lādētājs, lietotāja rokasgrāmata
- Maks. ģeneratora izejas frekvence
- Sinuss līdz 10 MHz
